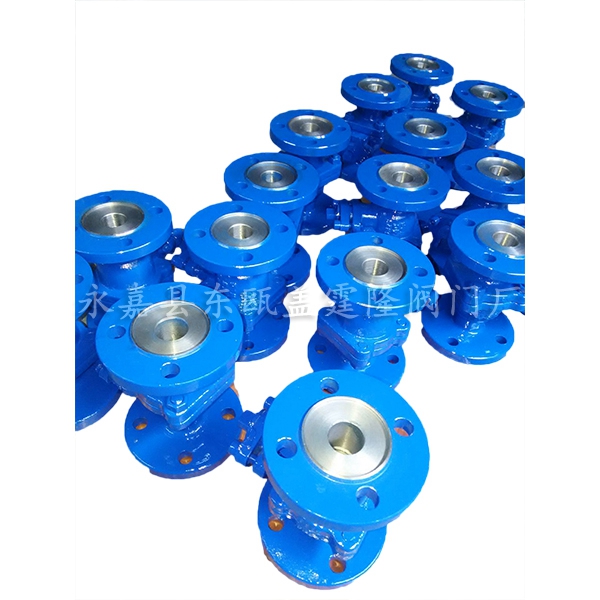

氣動硬密封球閥工作原理

凸輪偏心式單閥座的球體中心線相對于閥體中心線偏移a、b，閥座密封面偏心b。當閥桿繞O　點順時針旋轉90°，則球體亦隨之旋轉90°，并與閥座密封面緊密吻合，當密封副間的摩擦力矩和填料與閥桿間的摩擦力矩大于介質壓力形成的力矩時，氣動硬密封球閥將達到可靠密封。由于硬密封球閥密封采用凸輪式偏心結構，當閥門開啟時，球體迅速脫離閥座密封面。閥門關閉時，球體迅速與閥座密封面吻合。從而達到了開啟扭矩小，關閉嚴密的目的。

氣動硬密封球閥結構特點

小Kou徑閥門體腔空間窄小，通常的結構設計已不適用。因此，閥桿末端加工成扁形并帶有短軸，球體上下均有扁形槽及孔，孔用于與上下閥桿連接起到固定球體，限制球體自由度的作用，同時起到平衡體腔與管線介質間壓力的作用。扁形槽與閥桿配合，傳遞來自于手柄的扭矩。

氣動硬密封球閥注意事項及特點
