【產品介紹】

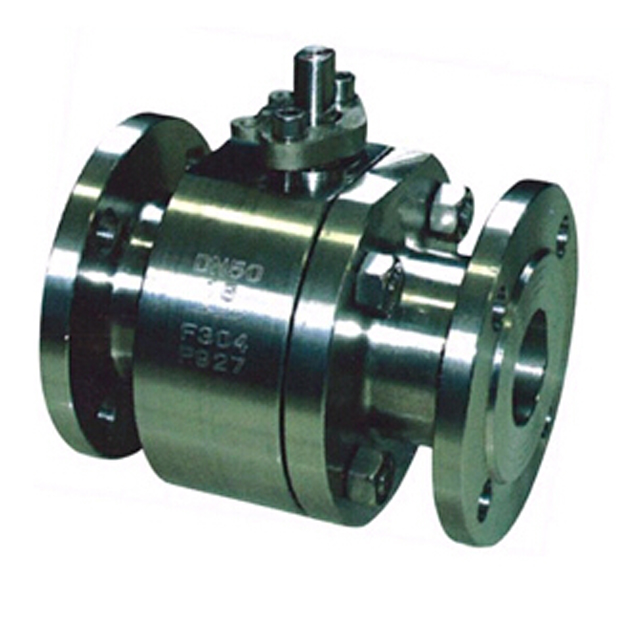

球體不帶有固定軸的球閥,稱為浮動球閥，又稱浮動式球閥。浮動球球閥的閥體內有兩個閥座密封圈，在它們之間夾緊一個球體，球體上有通孔，通孔的直徑等于管道的內徑，稱全徑球閥；通孔的直徑略小于管道的內徑，稱縮徑球閥。球體借助于閥桿可以自由地在閥座密封圈中旋轉。在開啟時，球孔與管道直徑對準，已保證管道工作介質阻力Zui小。當閥桿轉動1/4圈時，球孔垂直于閥門的通道，靠加給兩閥座密封圈的預緊力和介質壓力將球體緊緊壓在出口端的閥座密封圈上，從而保證閥門完全密封。這種球閥屬單面強制密封。

【應用范圍】

浮動球閥適合一般工業使用，并適用于化工，石油，天然氣，冶金等行業及含硫化氫介質，雜質多，腐蝕嚴重的天然氣長輸管線。

浮動式球閥根據不同的使用要求，以殼體材料為基礎分為：普通碳鋼系列WCB、A105；不銹鋼系列304,316;低溫鋼系列LCB,LCC;抗硫系列等。

【結構特點】

浮動球閥主要特點是球體無支撐軸，球體被兩閥座夾持其中呈“浮動"狀態，它在管道上主要用于切斷、分配和改變介質流動方向。浮動球閥主要特點的閥座密封設計、可靠的倒密封閥封桿、防火靜電功能、自動泄壓和鎖定裝置等結構特點。

【浮動球閥的主要結構特點】

1.閥門設有開、關位置指示；

2.鎖定裝置；

3.閥桿防飛結構；

4.防靜電裝置；

5.防火結構；

6.獨Te閥座密封結構；

7.中法蘭(閥體與左體連接部)無外漏結構。

【標準規范】

設計制造標準：GB/T 12237-2007

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

【產品適用范圍】

【零件材料與工況】
